Chart-Zeichnungen

Nutze Zeichenwerkzeuge auf Trade-Charts in Tradeways. Erfahre, welche Anmerkungen verfügbar sind, wie Zeichnungen gespeichert werden und was Besucher auf geteilten Charts sehen können.

Chart-Zeichnungen sind Overlays für die technische Analyse, die du auf dem Preischart eines Trades platzierst. Sie werden pro Trade gespeichert und sind daher wieder vorhanden, wenn du diesen Trade das nächste Mal auf einem beliebigen Gerät öffnest.

Die Zeichenleiste ist nur im Chart der Trade-Detailseite verfügbar. Charts, die sich statt auf einen Trade auf ein Symbol beziehen — beispielsweise Dashboard-Widgets — bieten keine Zeichenwerkzeuge.

Candlestick-Chart in den Trade-Details mit Ausführungsmarkern und Zeichenleiste

Verfügbare Zeichenwerkzeuge

Werkzeug	Beschreibung
Horizontale Linie	Eine unbegrenzte horizontale Linie auf einem bestimmten Preisniveau.
Trendlinie	Eine gerade Linie zwischen zwei Punkten (Zeit + Preis).
Horizontaler Strahl	Eine horizontale Linie, die von einem Punkt bis zum rechten Rand des Charts reicht.
Preislinie	Eine beschriftete horizontale Linie mit dem genauen Preiswert.
Rechteck	Eine rechteckige Zone, die durch zwei Eckpunkte (Zeit + Preis) definiert ist.

Ein Zeiger-Werkzeug ist immer verfügbar, um vom Zeichenmodus zur normalen Chart-Interaktion zurückzuwechseln. Nach Abschluss einer Zeichnung wechselt die Zeichenleiste automatisch zurück zum Zeiger.

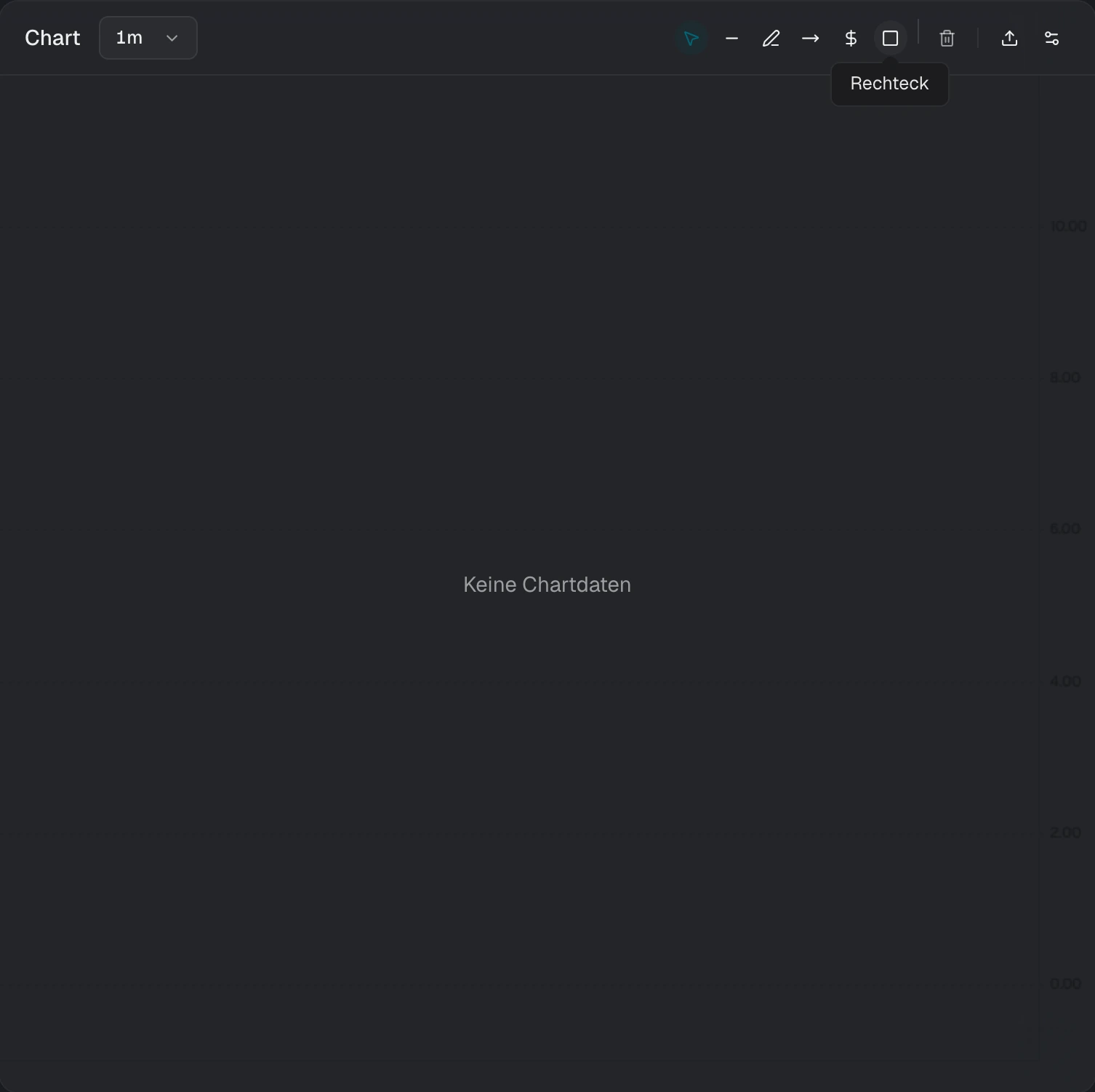

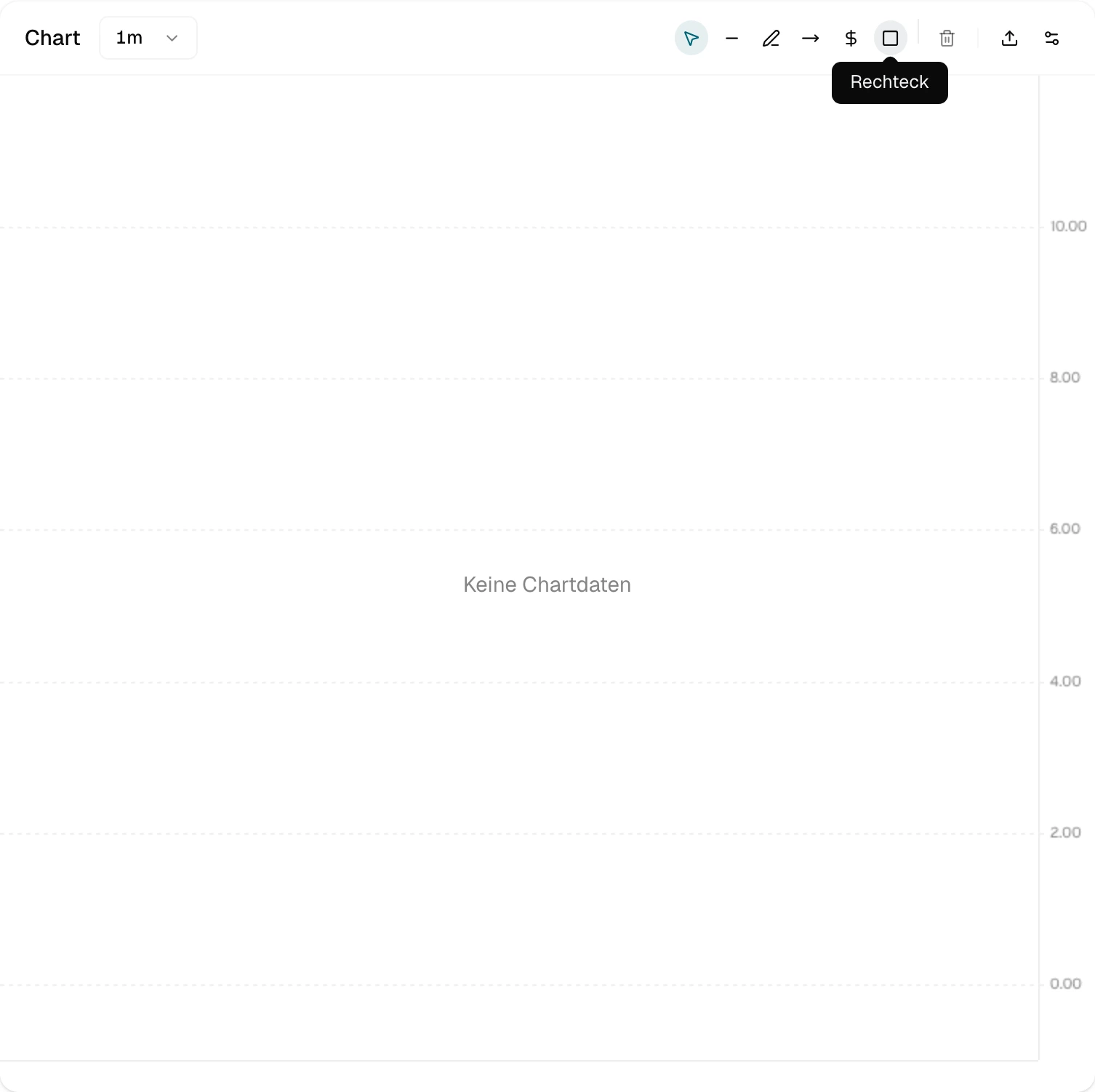

Zeichenleiste im Chart mit Werkzeugen für Zeiger, Linie, Strahl, Preislinie und Rechteck

Alle Zeichnungen löschen

Die Schaltfläche „Alle Zeichnungen löschen“ entfernt mit einer einzigen Aktion alle von dir erstellten Zeichnungen aus dem aktuellen Trade-Chart. Die systemseitigen Trade-Marker werden nicht entfernt.

Speicherung

Jede Zeichnung wird als separater Datensatz gespeichert, der mit einem bestimmten Trade verknüpft ist. Die gespeicherten Daten umfassen:

Feld	Beschreibung
Overlay-Name	Typ des Zeichenwerkzeugs (z. B. Horizontale Linie, Trendlinie, Rechteck)
Punkte	Liste der Ankerpunkte mit jeweils optionalem Zeitstempel und Preiswert
Stile	Optionaler JSON-String mit benutzerdefinierter visueller Gestaltung
Erweiterte Daten	Optionaler JSON-String für werkzeugspezifische Metadaten
Gesperrt	Gibt an, ob die Zeichnung gegen versehentliches Verschieben gesperrt ist

Begrenzungen

Jeder Trade unterstützt höchstens 50 Zeichnungen. Wenn du versuchst, weitere hinzuzufügen, wird ein Fehler angezeigt.

Speicherverhalten

Neue Zeichnungen werden gespeichert, sobald die Zeichengeste abgeschlossen ist. Wenn du eine Zeichnung verschiebst, wird sie kurz nach dem Loslassen gespeichert. Löschungen werden sofort übernommen. Eine Speicheranzeige im Chart-Header zeigt zunächst „Wird gespeichert“ und danach „Gespeichert“. Zeichnungen werden automatisch geladen, wenn der Trade-Chart geöffnet wird.

Die Speicherung wird auch an deine anderen offenen Sitzungen übertragen. Wenn derselbe Trade auf einem zweiten Gerät geöffnet ist, fügt dieser Chart die Zeichnung ohne erneutes Laden hinzu, verschiebt oder entfernt sie.

Schreibgeschützte Ansichten

Wer Lesezugriff auf den Trade hat — beispielsweise ein Mentor — sieht die Zeichnungen des Eigentümers. Die Overlays sind für diese Person gesperrt: Die Zeichenleiste ist ausgeblendet und Zeichnungen können weder verschoben noch hinzugefügt oder gelöscht werden.

Chart-Zeichnungen sind nicht Teil einer öffentlichen Trade-Freigabe oder einer Trade-Karte in der Community. Diese Seiten zeigen nur die Trade-Marker.

Unterschied zwischen Zeichnungen und Trade-Markern

Zeichnungen sind von dir erstellte Overlays für die Analyse. Sie unterscheiden sich von den systemgenerierten Trade-Markern (Pfeile für Einstieg und Ausstieg, Linien für Stop Loss und Take Profit, CRV-Zonen), die Tradeways anhand von Ausführungsdaten und Trade-Levels automatisch platziert.
