Рисунки на графике
Справочник по рисункам на графиках в Tradeways — доступным инструментам рисования, их сохранению и отображению на графиках сделок.
Рисунки на графике — это оверлеи технического анализа, которые Вы размещаете на ценовом графике сделки. Они сохраняются по каждой сделке и синхронизируются в реальном времени, поэтому рисунки остаются доступны между сеансами и устройствами.

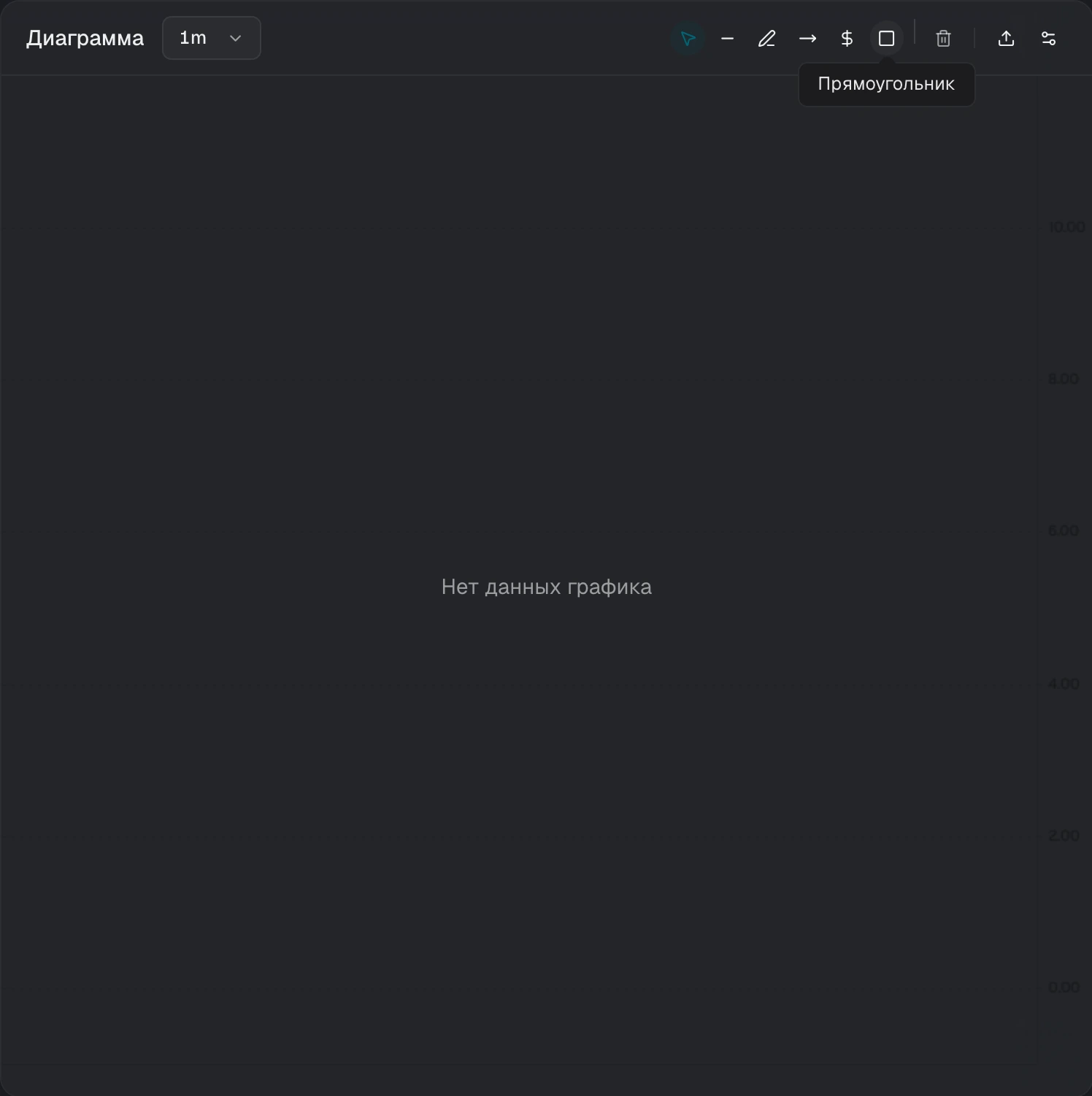

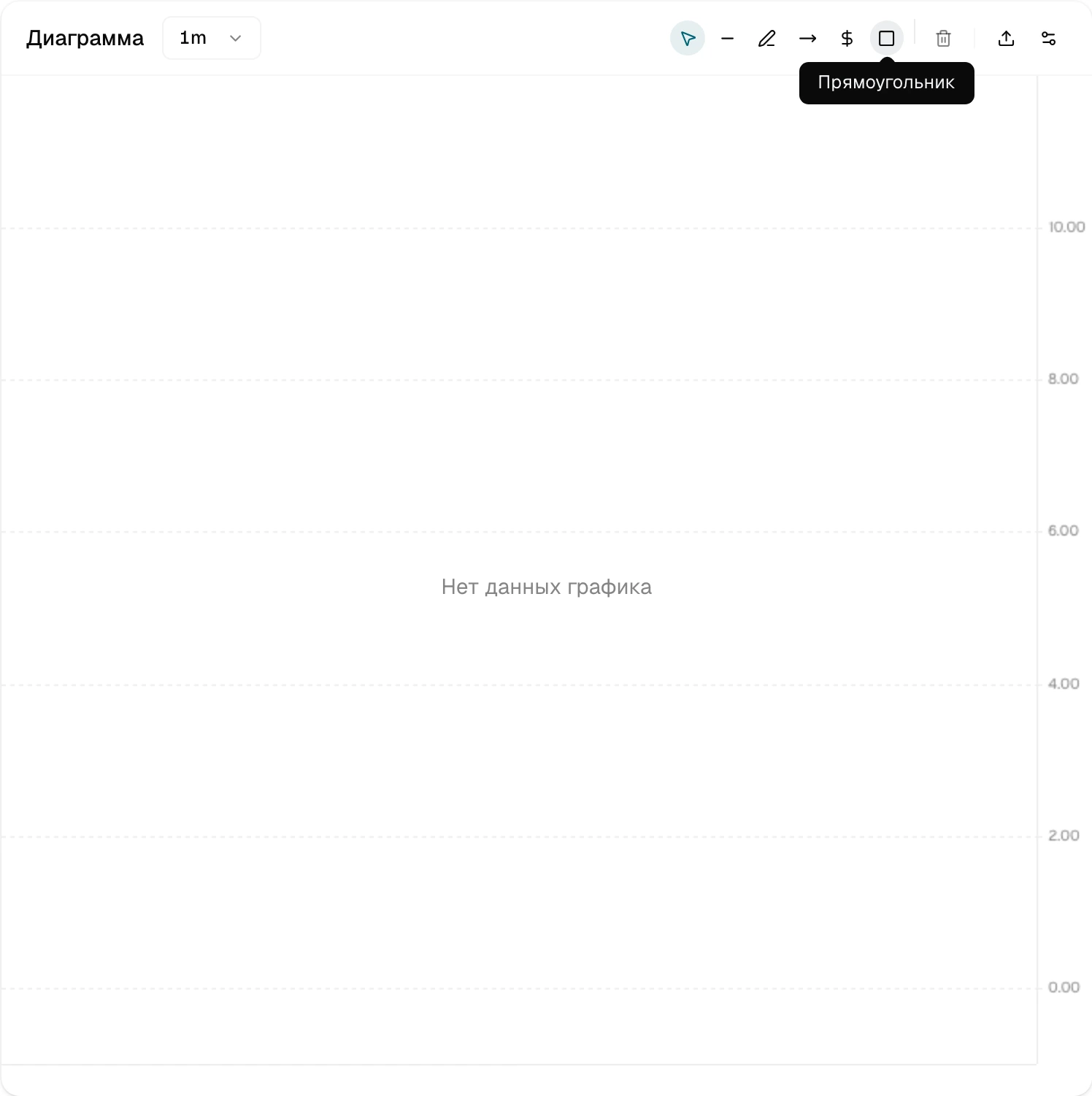

Доступные инструменты рисования
| Инструмент | Описание |
|---|---|
| Горизонтальная линия | Бесконечная горизонтальная линия на конкретном ценовом уровне. |
| Сегмент | Прямая линия между двумя точками (время + цена). |
| Горизонтальный луч | Горизонтальная линия, которая продолжается от точки до правого края графика. |
| Ценовая линия | Горизонтальная линия с подписью, показывающей точное значение цены. |
| Прямоугольник | Прямоугольная зона, заданная двумя угловыми точками (время + цена). |
Инструмент Курсор всегда доступен, чтобы вернуться из режима рисования к обычному взаимодействию с графиком.
Удалить все
Отдельная кнопка "Удалить все" удаляет все созданные пользователем рисунки с текущего графика сделки одним действием.
Сохранение
Каждый рисунок хранится как отдельная запись, связанная с конкретной сделкой. Сохраненные данные включают:
| Поле | Описание |
|---|---|
| Название оверлея | Тип инструмента рисования (например, Horizontal Line, Segment, Rectangle) |
| Точки | Массив опорных точек, каждая с необязательной временной меткой и значением цены |
| Стили | Необязательная JSON-строка с пользовательским визуальным оформлением |
| Расширенные данные | Необязательная JSON-строка для метаданных, специфичных для инструмента |
| Заблокирован | Заблокирован ли рисунок от случайного перемещения |
Лимиты
Каждая сделка поддерживает максимум 50 рисунков. Попытка добавить больше приведет к ошибке.
Поведение синхронизации
Новые рисунки сохраняются в момент завершения жеста рисования. Перемещение рисунка автоматически сохраняется после того, как Вы его отпускаете. Удаления фиксируются сразу. Рисунки загружаются автоматически при открытии графика сделки, а изменения, сделанные на одном устройстве, появляются на других в реальном времени.
Чем рисунки отличаются от маркеров сделки
Рисунки — это созданные пользователем оверлеи для анализа. Они отличаются от системных маркеров сделки (стрелки входа/выхода, линии stop-loss/take-profit, зоны risk/reward), которые Tradeways размещает автоматически на основе данных исполнений и уровней сделки.
